Profil İşlemede Son Teknoloji

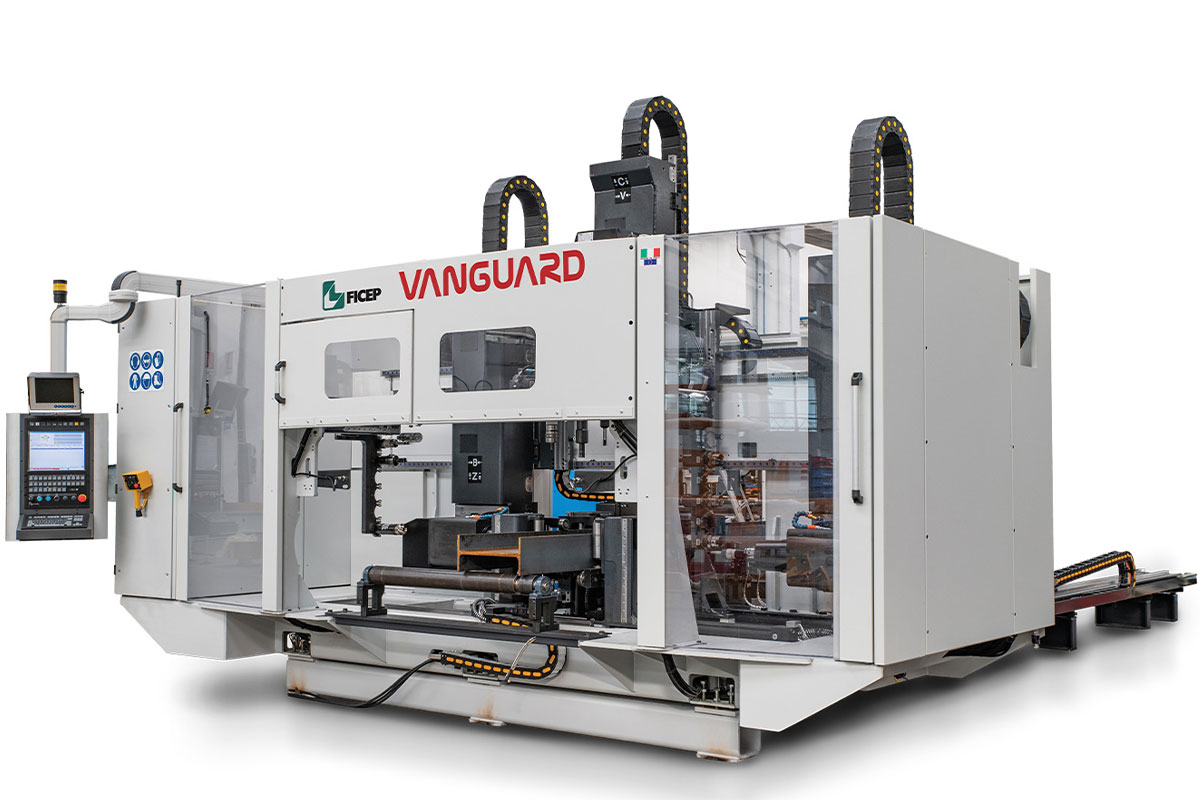

FICEP Vanguard, küçük ve orta ölçülerdeki profil veya köşebentleri delebilen 3 spindle yeni delik delme hattıdır. Son yeniliklerle birlikte artık çelik işleme sektöründe sizi bir adım öne taşıyacak özelliklere sahiptir. 610mm x 305mm ölçülerinden , 610 mm x 1115 mm ölçülerine kadar profilleri işleyebilen 2 farklı modeliyle siz müşterilerimizin hizmetindedir.
Kompakt yapısı, ileri teknoloji spindle sürücülerinin hızı ve yeni nesil kremayer dişli sisteminin hassasiyeti birleştiğinde ortaya daha önce görülmemiş kalitede ve sessizlikte çalışan bir tezgahı kontrol ettiğinizi hissedeceksiniz.

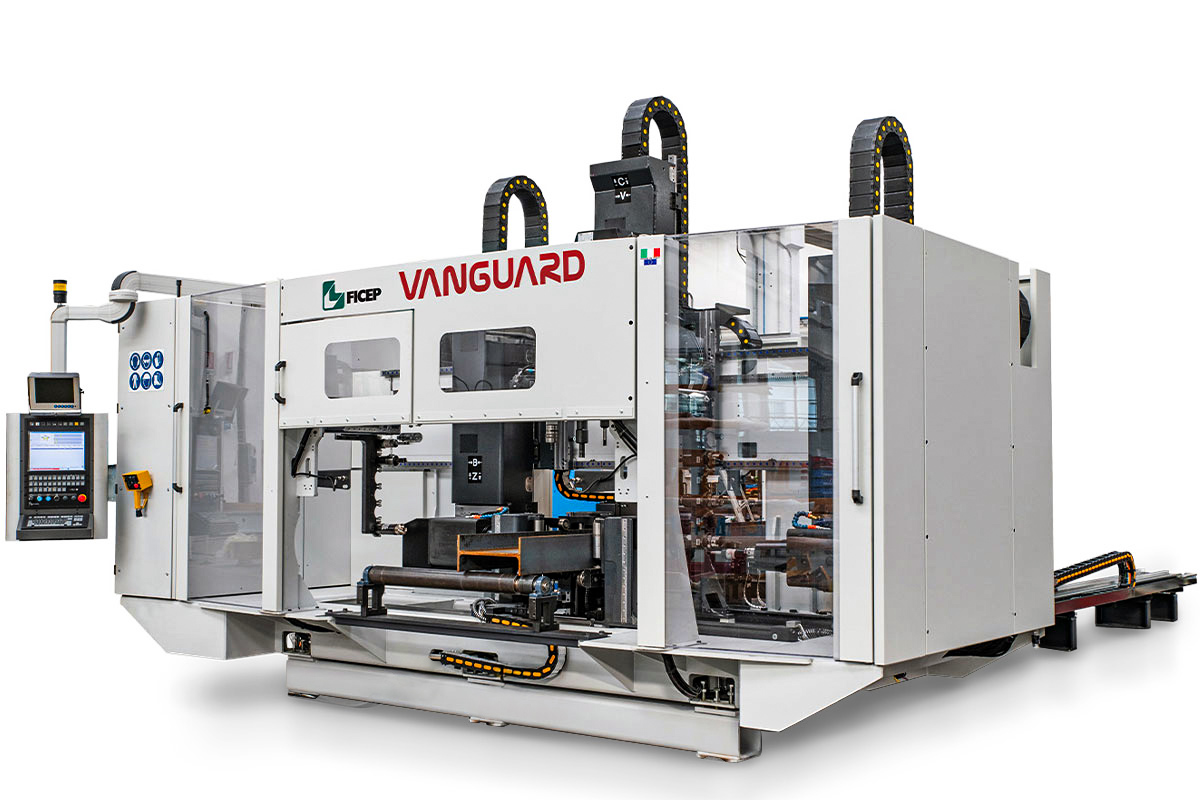

Kombine makine sistemi ile delik delme, frezeleme ve kesme bir arada

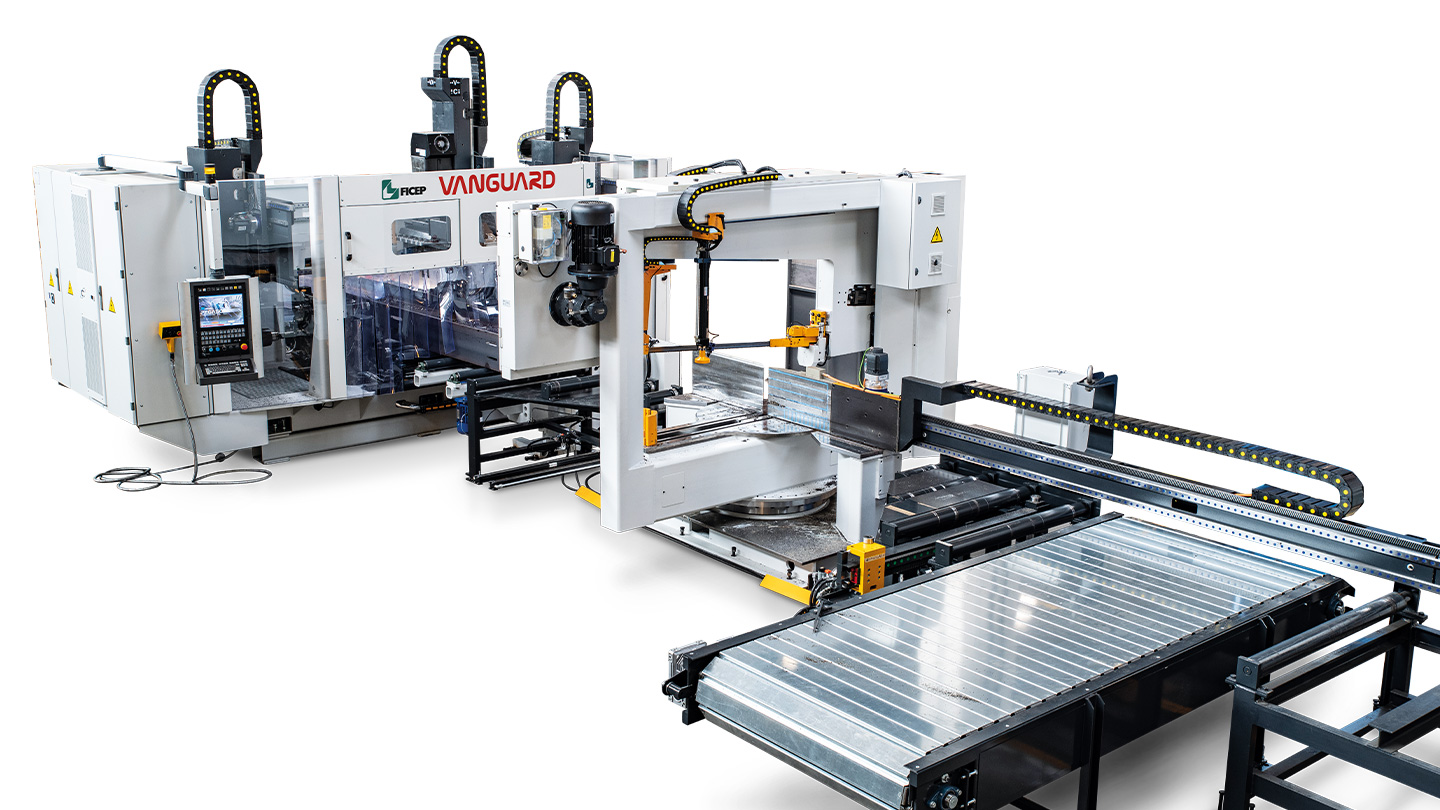

Vanguard modeli basit bir şekilde önceden ya da talebe göre sonradan testere ya da robot plazma tezgahlarıyla tamamlanıp tek cnc tarafından kontrol edilebilen bir entegre hat haline getirilebilir. Bu sayede +45/-60 derecelerde açılı şev kesimler, flanş inceltme, fare deliği, kaynak ağzı, çentik /yarık açma gibi prosesleri de tek sistem üzerinden kolay ve hızlı bir şekilde yapabilirsiniz.
Ficep Türkiye Distribütörü Erfab Makine
Delme
Kazıyarak Markalama
Frezeleme
Havşa Açma
Diş Açma
Markalama
Şerit Testere
Oksijen Kesim
Plazma Kesim
H Profil
Dikdörtgen
U Profil
Lama
Kutu Profil
Köşebent

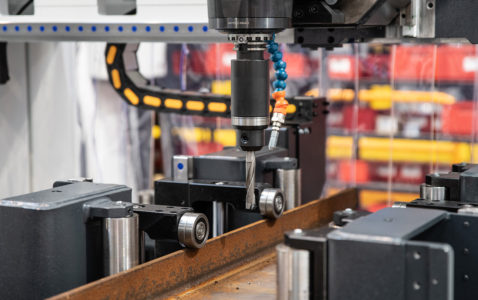

Ölçüm Sistemi
Sondalama, sıkıştırma ve lazer cihazlarının gelişmiş bir kombinasyonu, kiriş uzunluğu ve genişliğinin yanı sıra flanşlar ve ağ yüksekliğinin hassas bir şekilde ölçülmesini sağlar.

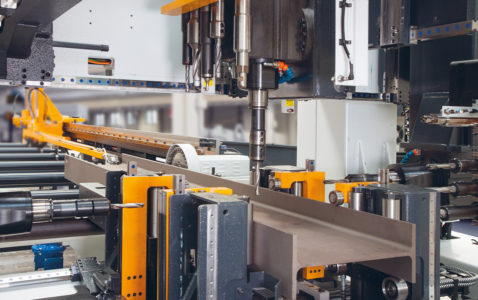

3 Bağımsız Spindle
Kullanıcılar, maksimum güce sahip üç doğrudan tahrikli bağımsız delme kafasına güvenebilir. Üç yüksek teknoloji ürünü spindle, hem flanşlarda hem de ağ üzerinde aynı anda çalışabilir.

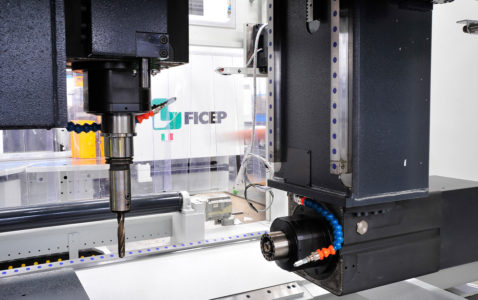

Doğrudan Tahrikli Spindle
Güçlü doğrudan tahrikli iş mili, yüksek delme performansları sağlar. Bu ağır hizmet tipi ancak basit tasarım, bu iş milini bugün piyasadaki en verimli ve gelişmiş hale getiriyor.

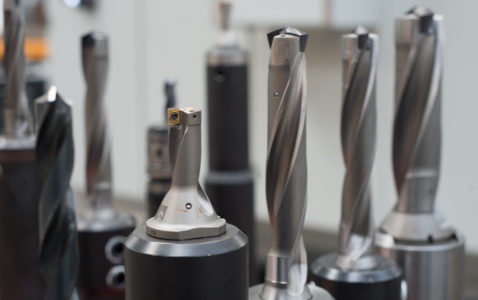

Karbür Delme Kafaları
Yüksek devirli miller sayesinde, karbür takımlar maksimum verimlilikte kullanılabilir.

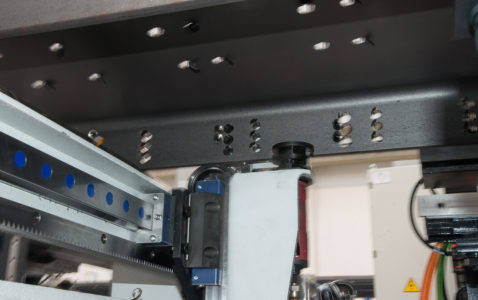

Alt Taraf Kazıma
İlgili aparatla yapılan üst kazımanın yanı sıra, opsiyonel bir kazıma kafası ile alt kazıma işlemleri de yapılabilmektedir.

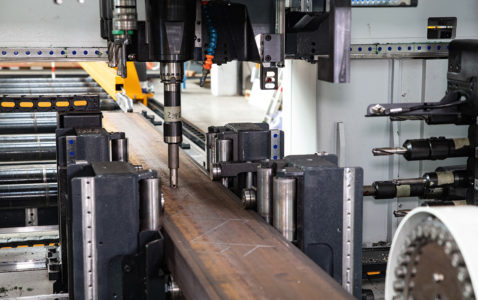

Takım Değiştirici
Otomatik takım değiştirme sistemi CNC tarafından yönetilir ve her iş milinde 6 konumla donatılmıştır.

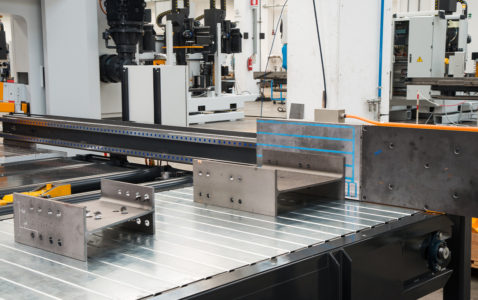

Manyetik Cihaz
Bir şerit testere ile birleştirildiğinde, manyetik bir arka çit, kısa parçalar için boşaltma masasına kırpılmış kesimlerin, küçük damlaların ve kısa parçaların boşaltılmasına olanak tanır.

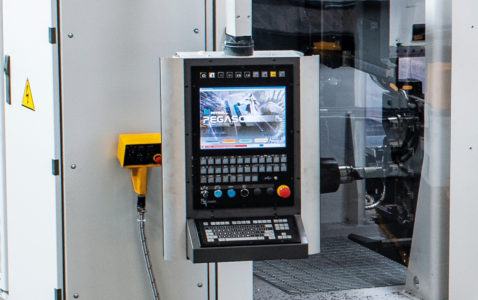

Tekli CNC Kontrol Ünitesi
Bir şerit testere veya bir plazma kesim robotu ile birleştirildiğinde, tüm sistem tek bir CNC tarafından kontrol edildiğinden ek bir CNC ünitesi eklenmesine gerek yoktur.

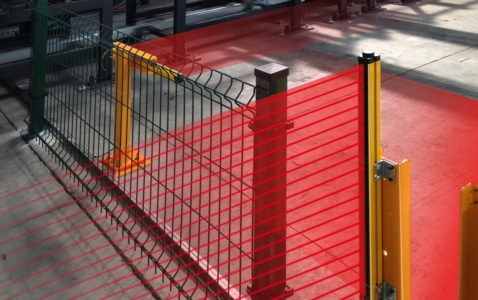

Emniyet
Tüm sistemlerimiz en yüksek güvenlik standartlarına ve düzenlemelerine uygun olarak tedarik edilmektedir.
Öncü Delme | 453 VN 453 VN-R | 603 VN 603 VN-R | 1003 VN 1003 VN-R | 1103 VN 1103 VN-R | 1203 VN 1203 VN-R |
|---|---|---|---|---|---|
Parça gövde yüksekliği (mm) | 80*x10 | 80×10 | 80×10 | 80×10 | 80×10 |
Flanş genişliği (mm) | 450×450 | 610×450 | 1015×450 | 1115×500 | 1220×610 |
Delme kafaları (Adet) | 3 | 3 | 3 | 3 | 3 |
Spindle takımları | 6 | 6 | 6 | 6 | 6 |
Maks. Delme çapı (mm) | 40 | 40 | 40 | 40 | 40 |
Spindle gücü (kW) | 31 | 31 | 31 | 31 | 31 |
Spindle hızı (rpm) | 5000 | 5000 | 5000 | 5000 | 5000 |
Ağırlık (kg) | 8500 | 9500 | 9500 | 10000 | 10000 |
* Köşebentler, kare ve dikdörtgen borular ile min. 50 mm’lik kenar.
VANGUARD Delme ve şerit testere | 453 VBN | 603 VBN | 1003 VBN | 1103 VBN | 1203 VBN |
|---|---|---|---|---|---|
90°’de kesit boyutu [min.mm] | 60×10 | 60×10 | 60×10 | 80×10 | 80×10 |
90°’de kesit boyutu [maks.mm] | 610×450 | 610×450 | 1015×450 | 1115×510 | 1220×610 |
Motor gücü [kW] | 9 | 9 | 9 | 15 | 15 |
Şerit testere bıçağı hızı [maks.mt/dak] | 170 | 170 | 170 | 170 | 170 |
Şerit testere bıçağı boyutu [mm] | 41×1.3×6440 | 41×1.3×6440 | 41×1.3×7250 | 54×1.6×9920 | 67×1.6×10500 |
Makine Ağırlığı [kg] | 12300 | 13300 | 14000 | 21500 | 22600 |
VANGUARD Delme ve Plazma Kesim | 604 VNFRC | 603 VBN | 1204 VNFRC | 1204 VNRAZ |
|---|---|---|---|---|
Oksijen Kesim Kafası (adet) | 1 | – | 1 | 1 |
Plazma Kesim kafası (adet) | 1 | 1 | 1 | 1 |
Makine Ağırlığı | 18500 | 18500 | 19000 | 19000 |
